15 AÄŸustos 2016 | TEKNÄ°K MAKALE 45. Sayı (Temmuz-AÄŸustos 2016)

Alper Çelebi ABB Elektrifikasyon Ürünleri DIN Rayı Ürünleri Ürün Pazarlama Uzmanı

S800-SCL-SR, S800 teknolojisi ile üretilmiş kendi kendini resetleyebilen akım sınırlandırma modülüdür. Alt devresinde yer alan cihazlar korumaya geçene kadar kısa devre akımını limitler. Akım sürekliliği sayesinde grup korumalar için ideal koruma sağlar:
Tüm paralel linyeler çalışmaya devam eder. Bu durum kısa devre kapasitesi sınırlı olan alçak gerilim kesicilerinin uygulama alanlarının genişlemesini sağlar.
S800-SCL-SR, S800S yüksek performanslı otomatik sigorta veya motor koruma şalterleri ile kombine edilebilir. S800-SCL-SR aynı zamanda koordinasyon ile tek bir otomatik sigortayı veya bir grup otomatik sigorta veya bir grup motor koruma şalterini yedekleyebilir. Bağlantı terminalleri ve boyutlar S800 otomatik sigortalar ile aynıdır.



Uygulama alanları

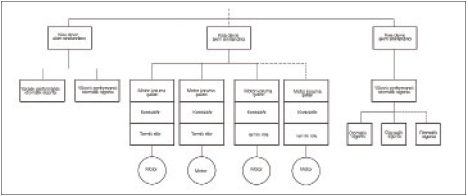

S800S-SCL-SR ve S803W-SCL-SR yüksek kısa devre akımları için kullanılır. Aşağıda çizimde kısa devre sınırlandırmayı gösteren üç örnek sistem yer almaktadır.
Kısa devre sınırlandırıcı, alt devrede yer alan motor koruma şalterleri kombinasyonu için tam selektivite sağlamaktadır. Devrenin herhangi bir uç noktasında kısa devre oluştuğu zaman, S800S-SCL-SR/ S803W-SCL-SR motor koruma şalterlerinin, üst devredeki koruma cihazlarını açtırmadan, hatayı kesmesine yardımcı olur.
Alt devrede yer alan kısa devre durumunda S800S-SCL-SR /S803W-SCL-SR, örneğin bir grup motor koruma şalteri için, ilgili hatanın bulunduğu motor devresi açana kadar seçici olarak davranır.
Grupta yer alan tüm diğer motor koruma şalterleri çalışmaya devam eder.
Maksimum sistem sürekliliği sağlanır.
Kombinasyon, yüksek kısa devrelerin gerektiği alçak gerilim şalterlerinin yer aldığı koruma devreleri için, çeşitli iş segmentlerinde geniş bir uygulama alanında kullanılabilir.

Tablo: S800-SCL-SR’nin Motor Koruma Şalterleri ile Gruplandırılması


Örnek uygulamalar:
·     Çekmeceli MCC panoları
·     Gemi inşaat sektörü
·     Madencilik
·     Petrol & Gaz
·     Enerji üretimi
·     Rüzgar Enerjisi

Faydaları:
·     Maksimum sistem sürekliliği
·     En yüksek kısa devre akımlarında yedekleme koordinasyonu
·     Alt devrelerdeki motor koruma şalterleri ve otomatik sigortalar için tam selektivite (seçicilik)
·     Açmama / triplememe özelliği
·     Kompakt tasarım
·     Panolarda az yer kaplar
·     Maliyetlerden tasarruf sağlayan çözüm
·     Daha kolay kısa devre hesabı (bazı durumlarda kısa devre hesabına gerek bile olmayabilir)
·     Standart komponentlerin kullanımı ile daha düşük sistem maliyeti
·     Bir ürün ile alt devrede yer alan çok sayıda motor koruma şalteri veya otomatik sigortayı koruma
·     Tek bir ürün ile tüm dünya standartlarına uyum

Güvenilirlik
·     Kanıtlanmış S800 yüksek performanslı otomatik sigorta teknolojisi
·     Bağımsız testler

Güvenlik
·     Kartuş sigorta kullanmadan dağıtımın avantajı
·     Düşük özgül geçiş enerjisi
·     Sınırlandırılmış tepe akımları
·     Maksimum personel güvenliği
·     Bağlı bulunan otomatik sigorta veya motor koruma şalteri kombinasyonu için arttırılmış kesme kapasiteleri

Esneklik
·     Tek bir boyut ile standartlara ait tüm uygulamalara uyum
·     DIN rayına uygun basit ve kompakt ürün yapısı



---
